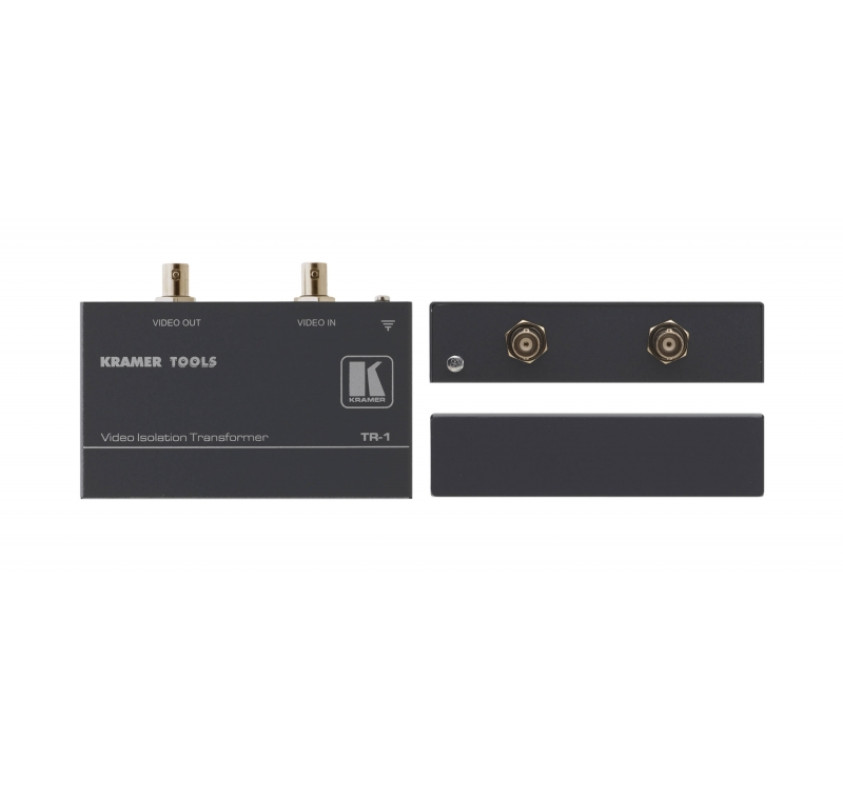

TR-1 - гальваническая развязка трансформаторного типа для сигналов видео. Обеспечивает полную гальваническую развязку между входом и выходом. Полоса пропускания сигнала составляет 5,8 МГц. Устройство обладает высокой линейностью. TR-1 используется в тех случаях, когда возникают проблемы, влияющие на качество сигнала видео, из-за неправильного заземления или разности потенциалов между контактами В«земляВ». Благодаря отсутствию активных элементов устройство идеально подходит для внестудийного применения. TR-1 относится к семейству TOOLS - группе компактных, высококачественных приборов с оптимальным соотношением В«цена/качествоВ» и широким спектром применения.
- Полоса - 5.8MHz (-3dB)
- Passive - No power required
- Размер - Tools
| Входы | 1 видео композитный, 1 В/75 Ом, разъем BNC. |
| Выходы | 1 видео композитный, 1 В/75 Ом, разъем BNC. |
| Тип входа | С трансформаторной развязкой. |
| Полоса пропускания сигнала | 5,8 МГц на уровне -3 дБ. |
| Максимальный уровень выходного сигнала | 4 В/75 Ом. |
| Дифференциальная фаза | 0,05В°. |
| Дифференциальное усиление | 0,05%. |
| К-фактор | Менее 1,2%. |
| Отношение сигнал/шум | 73,4 дБ. |
| Нелинейность | 0,1%. |
| Относительный спад вершины импульса | 0,1% (сигнал Pulse &, Bar) |
| Масса | Около 0,34 кг. |
| Габариты (Ш*Г*В) | 120 х 73 х 30 мм. |
| В комплекте | Монтажный комплект. |
