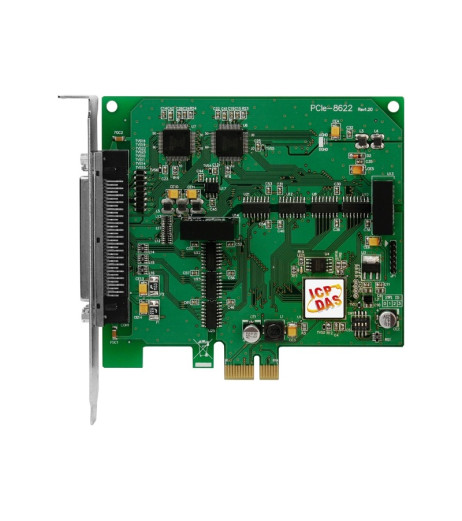

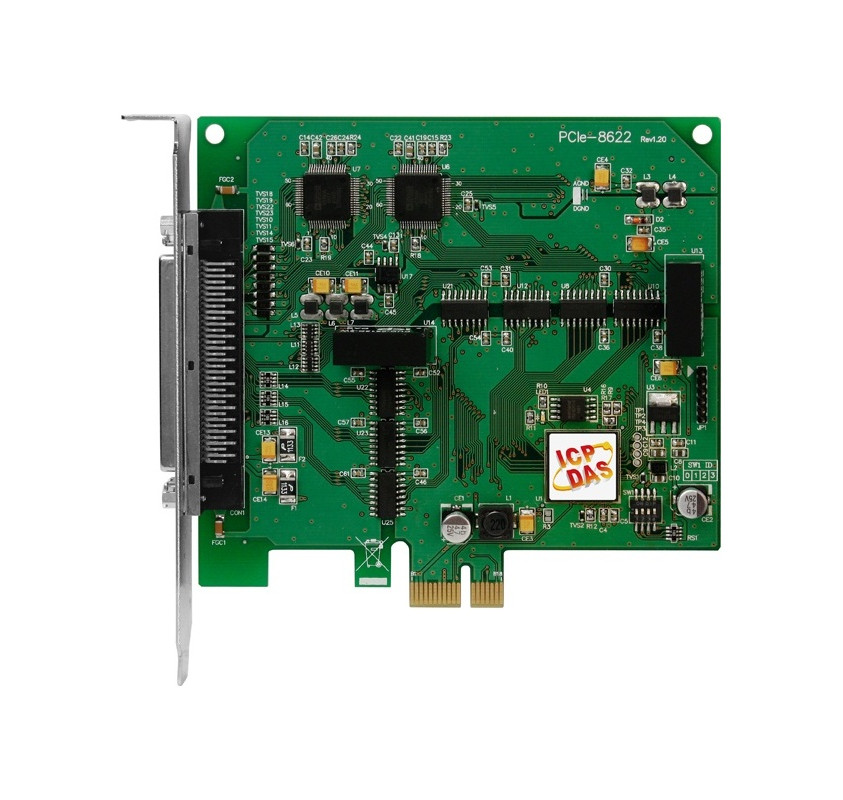

Многофункциональный адаптер PCI Express, 200 kS/s, 16-bit, 16 каналов аналогового ввода, 2 канала 16-bit аналогового вывода, 12 каналов DIO с изоляцией

Производитель

Имя:

ICP DAS

Архитектура

Системная шина:

PCI-Express x1

Аналоговый ввод

Каналов аналогового ввода:

16

Каналов с общим проводом:

16

Диапазон входного сигнала по напряжению:

+/-5 В, +/-10 В

Частота выборки АЦП:

200 кГц

Разрядность АЦП:

16 Бит

Точность измерений (+/-):

0.05 %

Изоляция аналогового ввода:

2500 В

Аналоговый вывод

Каналов аналогового вывода:

2

Диапазон выходного сигнала по напряжению:

+/-5 В, +/-10 В

Разрядность ЦАП:

16 Бит

Дискретный ввод

Всего каналов дискретного ввода:

12

Логическая 1 контакта с внешним питанием:

2 ... 5 В

Логический 0 контакта с внешним питанием:

0 ... 0.8 В

Изоляция дискретного ввода:

2500 В

Дискретный вывод

Всего каналов дискретного вывода:

12

Тип:

Открытый коллектор

Приемник/источник:

Приемник

Выходное напряжение:

0 ... 5 В

Максимальный выходной ток:

6 мА

Изоляция дискретного вывода:

2500 В

Счетчики

Каналов измерения частоты/импульсов:

2

Разъемы и кабели

Разъемы:

68-pin SCSI-II

Программное обеспечение

Совместимость с операционными системами:

Linux kernel 2.6, Windows XP, Windows 7, Windows 8, Windows Vista

Инструментальная среда:

VC, VB, Delphi, BCB, Visual Studio .NET 2005/2008, MATLAB, LabVIEW

Условия эксплуатации

Температура эксплуатации:

0 ... 60 °С

Влажность:

5 ... 85 % (без конденсата)

Условия хранения

Температура:

-20 ... 70 °С

Габариты

Ширина:

22 мм

Высота:

120 мм

Глубина:

125 мм
