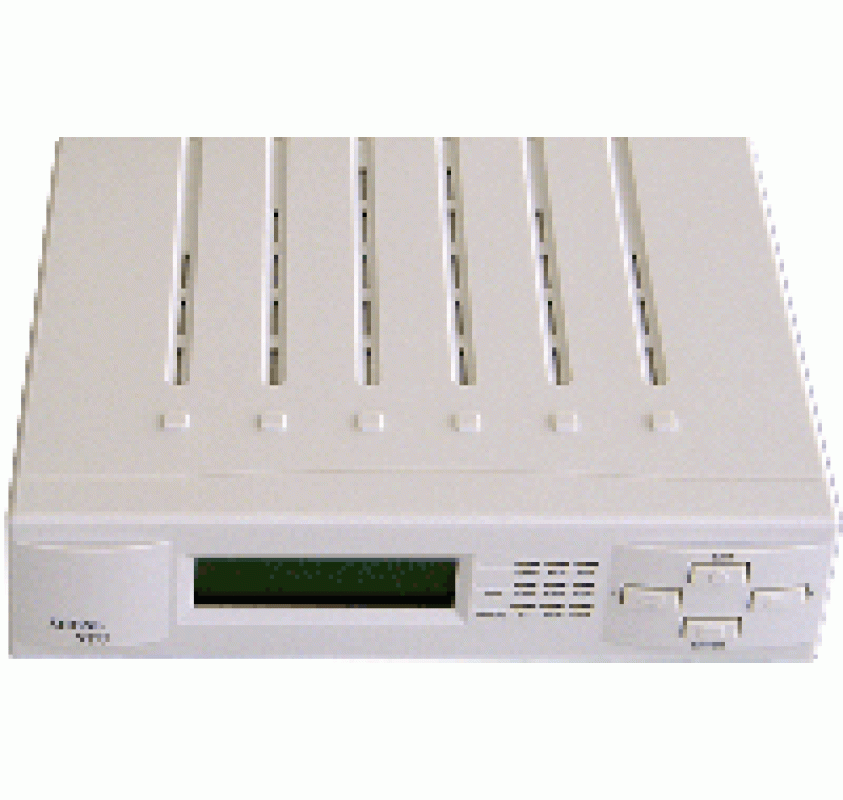

DYNAMIX UM-SNB - G.SHDSL.bis NTU модемы, которые позволяют подключать пользователей к высокоскоростным TDM сервисам с использованием как протоколов G.703 (E1), Ethernet, так и высокоскоростных Serial DTE портов. Отличительной особенность данного семейства G.SHDSL.bis NTU модемов является то, что в одном модеме может быть использовано сразу несколько различных типов интерфейса, что обеспечивает им гибкость интерфейсных соединений.
DYNAMIX UM-SNB c Е1 интерфейсом поддерживают два типа G.703 E1 разъемов: RJ45 - balanced 120Ω и два BNC - unbalanced 75Ω и обеспечивают скорость от 64kbps до 2.048Mbps.
DYNAMIX UM-SNB с Serial интерфейсом имеют DB25 интерфейсный разъем и могут поддерживать как V.35/RS-530, так и V.36/X.21 (заказывается отдельно). Скорость - 5.696Mbps в моделях использующих одну пару проводов и 8.192Mbps - по двум парам. DYNAMIX UM-SNB c Ethernet интерфейсом поддерживают 10/100Mbps auto-detected Fast Ethernet (RJ45 разъем) и обеспечивают подключение Ethernet к высокоскоростным TDM сервисам со скоростью до 11.392 Mbps.
DYNAMIX SHDSL.Bis NTU могут конфигурироваться и управляться как через специальный канал управления, так и через меню подобный терминал VT100 (Asynchronous Terminal Interface), как локально, так и удаленно.
DYNAMIX SHDSL.Bis NTU обладает способностью автоматического выбора скорости передачи в зависимости от состояния кабеля. Это делает его установку очень простой и прозрачной. Имеется также возможность ручной установки скорости передачи в зависимости от потребностей заказчика.
Модели DYNAMIX UM-SNB/3in1/ поддерживают три типа интерфейсов:
E1 RJ45 - balanced 120Ω и два BNC - unbalanced 75Ω), Serial (DB25) и Ethernet (RJ45).
Они могут одновременно поддерживать следующие конфигурации:
• только E1
• только Serial
• только Ethernet
• E1 и Serial
• E1 и Ethernet.
Модели DYNAMIX UM-SNB/4in1/ поддерживают четыре типа интерфейсов:
E1 (RJ45 - balanced 120Ω и два BNC - unbalanced 75Ω), T1 (RJ48 - balanced 100Ω), Serial (DB25) и Ethernet (RJ45).
Они могут одновременно поддерживать следующие конфигурации:
• только E1
• только T1
• только Serial
• только Ethernet
• E1 и Serial
• E1 и Ethernet
• T1 и Serial
• T1 и Ethernet.
• Поддержка стандарта SHDSL.bis ITU G.991.2(2004)
• Быстрый и экономически выгодный путь предоставления традиционного frame relay (FR или T-HDLC) или TDM сервиса
• Пользователи используют существующую медную инфраструктуру
• Могут работать в режиме "точка-точка"
• Эффективное использование медной пары
• Модели с различными источниками питания (AC, DC)
• Авто установка скорости передачи основанная на качестве медного провода
• Локальный интерфейс управления с ЖК дисплеем
• Дистанционное управление модемами при соединении "точка-точка"
• Дистанционная тестовая петля
• Гибкий выбор интерфейсов (3 в 1).
• SHDSL контроль производительности.
WAN интерфейс
• SHDSL.bis ITU G.991.2 (2004)
• Кодировка: Trellis coded pulse amplitude modulation - TCPAM 16 и TCPAM 32
• Поддержка: Annex A, B, F, G
• Скорость передачи: до 5.696 Mbps (N x 64kbps, N=3 до 89) двухпроводные модели
до 11.392 Mbps (N x 64kbps, N=6 до 178) четырехпроводные модели
• Защита: ITU-T K.20/K.21
• Соединители: RJ-45
• Сопротивление: 135Ω
G.703 интерфейс (Е1)
• Линейное кодирование: HDB3/AMI
• Framing: PCM30/30C/31/31C и Unframed
• Скорость: от 64 Kbps до 2.048 Mbps (Nx64Kbps, N=1 до 32)
• Моды : Full E1 или Fractional E1
• Разъем / сопротивление: RJ-45 / balanced 120Ω
BNC / unbalanced 75Ω
Serial интерфейс (V.35 / RS-530 / X.21)
• Скорость: до 5.696 Mbps - двухпроводные модели
до 8.192 Mbps - четырехпроводные модели
• Поддержка: V.35 / RS-530 или V.36/X.21 (заказывается отдельно).
LAN интерфейс (Ethernet)
• Один Ethernet (IEEE 802.3/802.3u 10/100-T)
• 10/100 Mbps half/full duplex, Auto-Sensing, Auto-Crossover
• До 1024 MAC адресов, filtering bridge
DSL синхронизация
• Сетевая (Network)
• Внутренняя (Internal)
• От E1 (Е1)
• От DTE (V.35 или Ethernet)
Монитор производительности
• ES, SES, UAS, LOWS для SHDSL.bis
• ES, SES, UAS для E1
• Alarms, Errors для SHDSL.bis или интерфейсов
Тестовая петля (только для E1, T1, V.35)
• Локальная (Local Loopback)
• Цифровая (Digital Loopback) только для E1 и V.35
• Удаленная (Remote Loopback)
• V.54 петля (для V.35)
• Встроенный BERT (только для E1 и V.35)
Управление
• Конфигурация с помощью кнопок на панели и ЖК дисплея
• Консольный порт (RJ45, RS232)
• Поддержка обновления firmware
Физические и электропитание
• Размеры: 19.8 x 4.6 x 16.8 cm (ШxВxД)
• Питание от сети переменного тока: 90~240VAC или от сети постоянного тока: 48VDC
См. таблицу моделей.
• Потребляемая мощность: 10 Вт
• Рабочая температура: -5~50°C
• Относительная влажность: 5%~95% (без конденсата).
