Управляющие или Процессорные модули (Routing Engine, Supervisor) Cisco используются в маршрутизаторах или модульных коммутаторах для управления всей системой и увеличения производительности. Процессорные модули выпускаются под определенную серию маршрутизаторов или модульных коммутаторов и шасси, или также могут совмещаться с разными платформами одновременно (напр. Catalyst 6500 Series и Cisco 7600 routers).
В зависимости от платформы, модули управления Cisco могут поддерживать различные службы и сервисы, например качество обслуживания (QoS), сетевое управление, функции безопасности, динамическую и статическую маршрутизацию, коммутацию на разных уровнях модули OSI и много другое. Большинство управляющих модулей Cisco (Supervisor Engine) имеют встроенные порты SFP+, QSFP+ и др. Многие платформы поддерживают установку резервирующего процессорного модуля Cisco, для повышения отказоустойчивости всей системы маршрутизации.

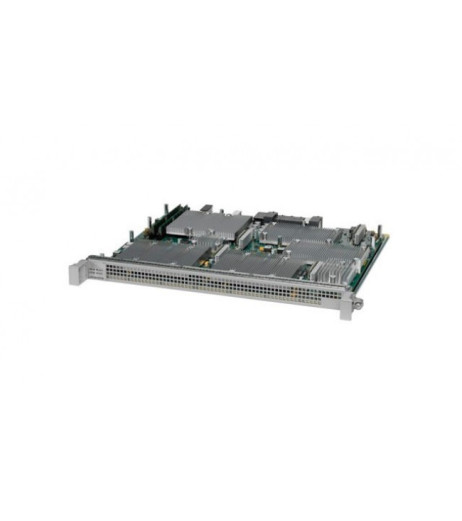

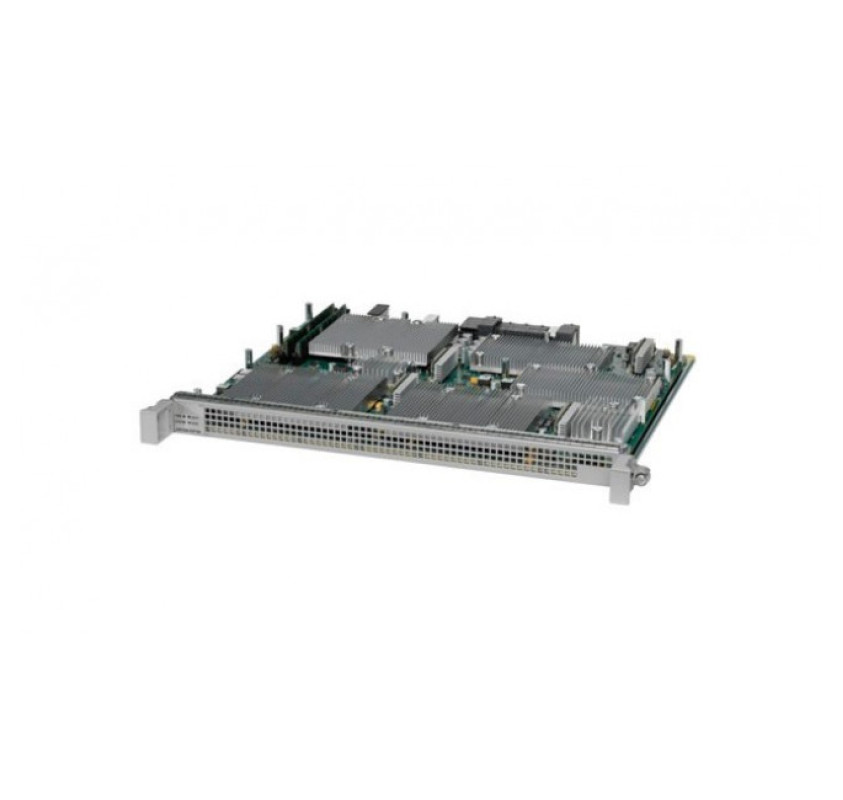

Технические характеристики модуля управления Cisco ASR1000-ESP100:
| Performance | |
| Up to 80 Mpps | Variable forwarding performance, depending on features configured |
| Bandwidth | |
| Up to 100 Gbps | For the combination of commonly used features + Firewall or NAT Shared by all Cisco ASR 1000 SIP (ASR1000-SIP10 or ASR1000-SIP40) cards |
| Up to 29 Gbps | For plain IPsec encryption (1400-byte packets) |
| Scaling | |
| Access control | Up to 4,000 unique ACLs and 400,000 ACEs per system |
| Broadband | Up to 58,000 sessions and 16,000 L2TP tunnels |
| IP | Up to: ● 4,000,000 IPv4 or 4,000,000 IPv6 routes Multicast: 100,000 routes and 44,000 groups |
| QoS | Flexible number of queues per system: ● Up to 232,000 queues ● Three levels of hierarchy ● Two LLQ queues per policy, with up to 4,000 policies 8-kbps policing and queuing granularity
|
