Интерфейсные или линейные модули Cisco (line card, interface module) позволяют расширить маршрутизатор или модульную платформу требуемым функционалом, включая нужные порты доступа на скоростях 1GbE, 10GbE, 40GbE или 100GbE. В основном под каждую серию модульных маршрутизаторов или шасси Cisco выпускает различные модули расширения под определенную линейку устройств, но в большинстве случаев, модуль можно использовать не в одной линейке (напр. интерфейсный модуль Cisco EHWIC-4ESG совместим с маршрутизаторами Cisco ISR G2 1900 серии, 2900 серии и 3900 серии).
В зависимости от платформы, интерфейсный модуль Cisco может поддерживать небольшое количество портов, как в случае с небольшими маршрутизаторами Cisco 1900 серии, так и 48 портов в одном модуле для шасси 7600 серии. Интерфейсные модуля и платы Cisco поддерживают множество различных интерфейсов и могут использоваться как в сети Ethernet, так и в других сетях передачи данных.

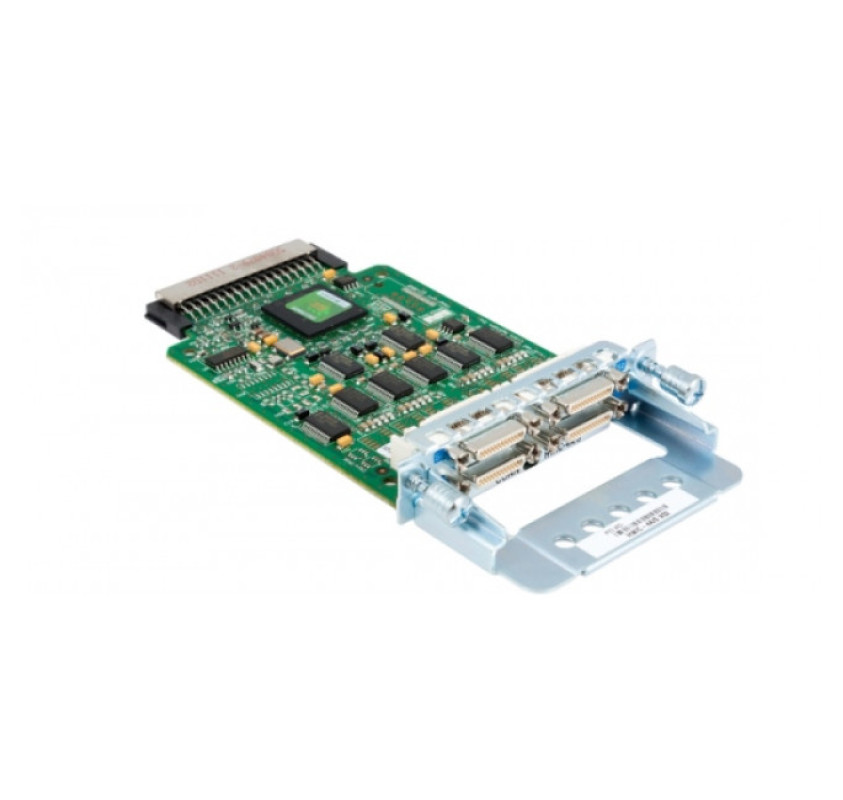

Технические характеристики интерфейсного модуля Cisco HWIC-4A/S:
| General Information | |
| Manufacturer: | Cisco |
| Product ID: | HWIC-4A/S |
| Product Description: | Cisco 4-Port Async/Sync Serial HWIC |
| Product Type: | HWIC |
| Marketing Information | |
| The HWIC-4A/S provides four serial async/sync ports using Smart Serial connectors and cabling. Each port can operate up to 256 Kbps in sync mode, or up to 230.4 Kbps in async. | |
| Technical Information | |
| Application/Usage: | Wide Area Network |
| Interfaces/Ports | |
| Interfaces/Ports: | 4 x Synchronous /Asynchronous Serial WAN |
| Media & Performance | |
| Connectivity Media: | Serial Cable |
| Data Transfer Rate: | 256 Kbps Maximum Synchronous Serial Per Port 230.40 Kbps Maximum Asynchronous Serial Per Port |
| Management & Protocols | |
| Protocols: | TCP/IP , SDLC, X.25, HDLC , PPP, SLIP |
| Controls/Indicators | |
| Status Indicators: | CONN LED |
| Environmental Conditions | |
| Temperature: | 32°F (0°C) to 104°F (40°C) Operating -4°F (-20°C) to 149°F (65°C) Storage |
| Humidity: | 10% to 90% Non-condensing Relative Humidity |
| Physical Characteristics | |
| Dimensions: | 0.8" Height x 3.1" Width x 5.6" Depth |
| Miscellaneous | |
| Additional Information: | · The HWIC-4A/S provides four serial async/sync ports using Smart Serial connectors and cabling · DCN (Data Communications Network) · Serial & Legacy Concentration · Bisync Support · Network Clock Synchronization Interfaces supported: · In both DTE and DCE formats: V35, X.21, RS-232, and RS-449 · In DTE format only: EIA-530 and EIA-530A |
| Certifications & Standards: | Agency Approvals: · UL 1950 (United States) · CSA-C22.2 #950 (Canada) · EN60950 (Europe) · TUV GS (Germany) · IEC 950 (International) Immunity: · EN300386 · EN55024/CISPR24 · EN50082-1 Emissions: · FCC Part 15 Class A · ICES-003 Class A · EN55022 Class A · CISPR22 Class A · AS/NZS 3548 Class A · VCCI Class A · EN 300386 · EN61000-3-3 · EN61000-3-2 |
