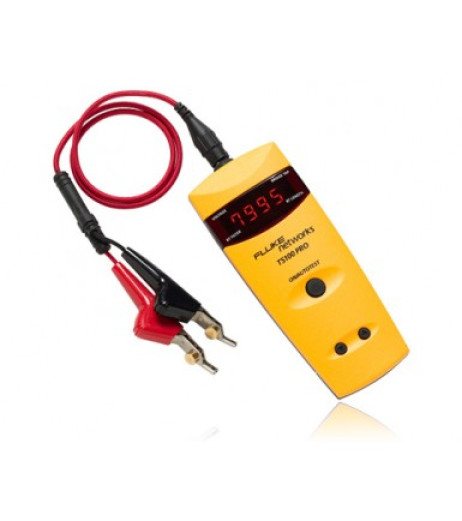

Fluke Networks TS100Pro - рефлектометр для металлического кабеля. Измеряет расстояние до мостовых ответвлений, обрывов и коротких замыканий, определяет напряжение и имеет встроенный тональный генератор SmartTone с пятью различными сигналами.
Функции Fluke Networks TS100Pro:
- Встроенный рефлектометр
- Тестирует обрывы и короткие замыкания до 2,4 километра
- Определение напряжения питания AC / DC
- Тональный генератор с пятью разными тональными сигналами для точной идентификации пары
- Обнаружение мостовых ответвителей для предварительной квалификации хDSL
- Подает отчет о расстояниях до нескольких мостовых ответвителей до 975 метров
- Видит сквозь мостовые ответвители до конца кабеля
- Тестирование одной кнопкой
- Нет необходимости в сложной настройке или в опыте анализа сложных графиков
Технические характеристики Fluke Networks TS100 PRO
| Максимальная длина | 8 000 футов (2 438 метров) на отдельные типы кабеля, 4 000 футов (1 220 метров) на большинство типов кабелей, и 500 футов (152 метра) на кабели с высокими потерями. Тестер отобразит сообщение «-Err», если длина кабеля слишком велика для выполнения корректного измерения. |
| Характерная максимальная длина кабеля | 8 000 футов (2 438 м): Витая пара CAT-3 8 000 футов (2 438 м): Витая пара CAT-5 6 000 футов (1 830 м): Провод переменного тока 12/2 3 000 футов (900 м): Коаксиальный телевизионный кабель RG-6/U 1 500 футов (457 м): Коаксиальный кабель RG-174/U |
| Минимальная длина | Нет минимальной длины (может распознать мостовой ответвитель на расстоянии 0 футов / м). Минимальная длина с ненулевым результатом измерения - 2 фута или 1 метр. |
| Точность измерений длины | ± 0,6 м для кабелей меньше 3 м ± 2 м для кабелей длиннее 3 м и короче 60 м + / -3% + / -5 футов (±2 м) для кабелей длиннее 200 футов (60 м) |
| Расстояние до мостового ответвителя | от 0 футов до 3 200 футов (975 метров) |
| Минимальная длина мостового ответвителя | 10% от расстояния до мостового ответвителя. Зависит от характеристик кабеля. |
| Частота выполнения измерений | Максимум 4 полных измерения в секунду. Скорость может снизиться до 2 секунд на одно измерение в зависимости от размера и однородности кабеля. |
| VOP | Регулируется от 20 к 99, сохранен в флэш-памяти. |
| Технология испытания | Рефлектометрия во временной области (TDR) с управляющей нагрузкой 100 Ом и максимальной амплитудой импульса 6 В. |
| Тип кабеля | Практически любой кабель, имеющий две и более жилы. |
| Мощность | 4 щелочные батарейки типа АА. |
| Защита от обратной полярности элементов питания | При неверной установке элементов питания тестер не будет поврежден. |
| Время работы от аккумулятора | 35 часов (стандарт) |
| Индикация низкого заряда батареи | Светодиодный дисплей переключается между LO и bAtt, когда напряжение батареи падает ниже 4,5 В. |
| Максимальное выходное напряжение | 4 пиковое напряжение |
| Максимальное напряжение изоляции | 250 вольт RMS |
| Измерения напряжения | Диапазон: От 0 вольт переменного тока до 115 вольт переменного тока; от 0 вольт постоянного тока до ± 150 вольт постоянного тока Точность: Переменный ток: + / -1% + / -2 вольта (45 Гц до 65 Гц); Постоянный ток: + / -1% + / -2 вольта постоянного тока |
| Обнаружение высокого напряжения | Обнаруживает напряжение переменного тока до 115 вольт; обнаруживает напряжение постоянного тока до ±150 вольт. Напряжение переменного тока ≥ 90 вольт или напряжение постоянного тока ≥ 100 вольт приводит к высвечиванию на экране предупреждений о высоком напряжении |
| Диапазон SmartTone® (5-тональный) | 2 134 м |
| Диапазон тонального генератора | 16 093 м |
| Подача звукового сигнала | Примерно 1 кГц при амплитуде 80% от напряжения элемента питания. Переменная частота и последовательность тонов. Тон сигнала меняется при переходе кабеля в состояние «нормально разомкнут» из любого другого состояния. |
| Диапазон импеданса | От 35 Ом до 330 Ом с автоматической компенсацией в этом диапазоне. Кабели с импедансами, выходящими за пределы этого диапазона, не могут быть корректно измерены. Возможно получение ошибочных или некорректных результатов. |
| Диапазон температур | Рабочая: от 0 °C до 40 °C Хранение: от 0°C до 55°C |
| Влажность | Рабочая: От 20% до 80% относительной влажности Хранение: От 0% до 100% относительной влажности |
| Рабочая влажность | 80 % Максимум при 30°С 50 % Максимум при 40°С |
| Рабочая высота над уровнем моря | 3 000 м максимум |
| Масса | 454 г |
| Размеры | 18,8 x 6,9 x 3,6 см |
| Безопасность | IEC 61010 -1: 2010 ; N10140 Электромагнитная совместимость: IEC/EN61326-1: 2006 |
| Сертификаты и соответствия | Соответствует действующим требованиям Европейского Союза Соответствует определенным австралийским стандартам IEC/EN61010-1 CAN/CSA-C22.2 № 1 010,1-92 + CSA-C22.2 № 1010.1B-97, UL/ANSI 3111-1 |
