Модуль MCIM позволяет устанавливать многосторонние конференции - до 32 участников с использованием кодека g.711 или g.729 и до 24 участников с использованием кодека g.723 codec. Модуль оснащен управляющим процессором и цифровым сигнальным процессором (DSP) для поддержки конференций.
Модуль MCIM также содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.

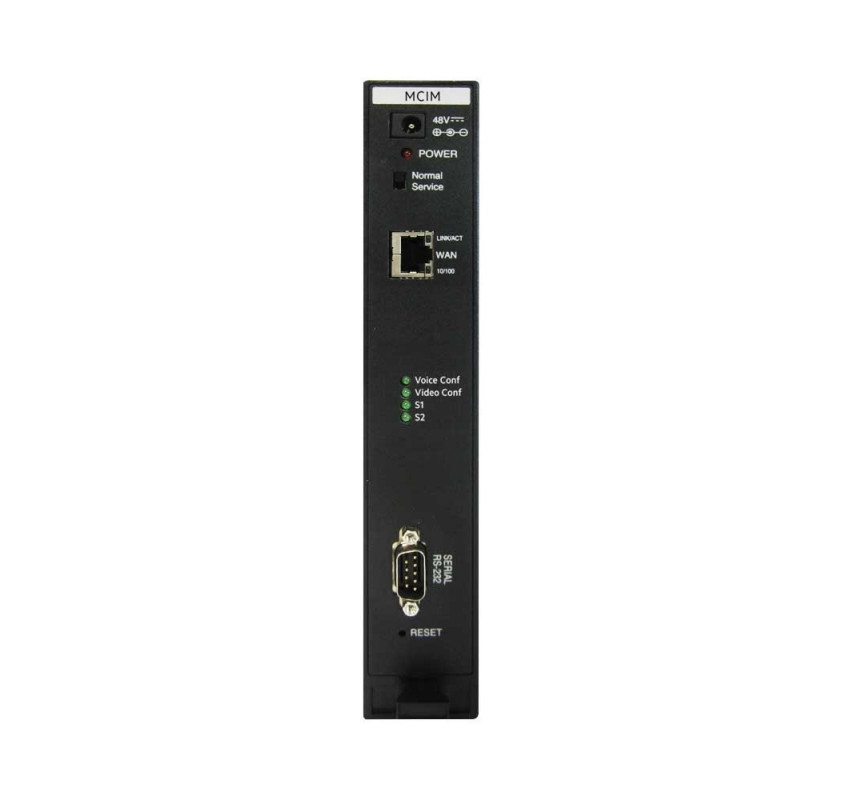

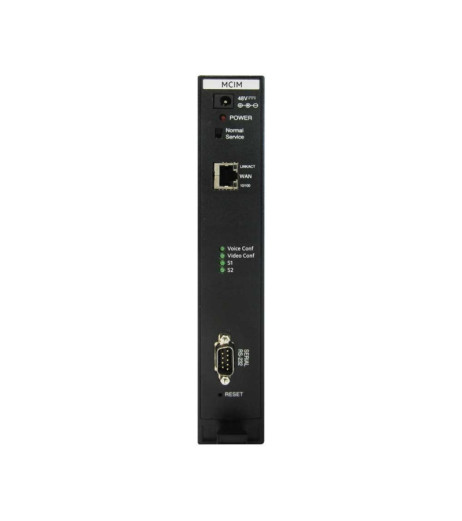

На передней панели модуля MCIM имеются:разъем для подключения адаптера электропитания, см. Рис. 2.1.15 Адаптер электропитания (тип G),
• светодиодный индикатор состояния электропитания,
• переключатель Normal/Service - при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
• разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
• четыре светодиодных индикатора состояния
• разъем RS-232 типа DB-9,
• кнопка Reset (Перезапуск).
На задней панели модуля MCIM имеются:
• точка заземления,
• 50-контатный разъем для соединения с кросс-платы.
