BRIM Модули интерфейса базового доступа ISDN, Т-интерфейс (2B+D)
Модуль BRIM4 содержит четыре порта базового доступа ISDN BRI (2B+D). Такой модуль поддерживает Т-интерфейс в соответствии со стандартом ETSI 300.012 на основании рекомендаций I.430 сектора электросвязи МСЭ. Он может быть установлен в режим TE (Терминальное оборудование). Модуль BRIM4 содержит цифровые сигнальные процессоры (DSP) для транскодирования между различными аудиокодеками.
Модуль BRIM4 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.

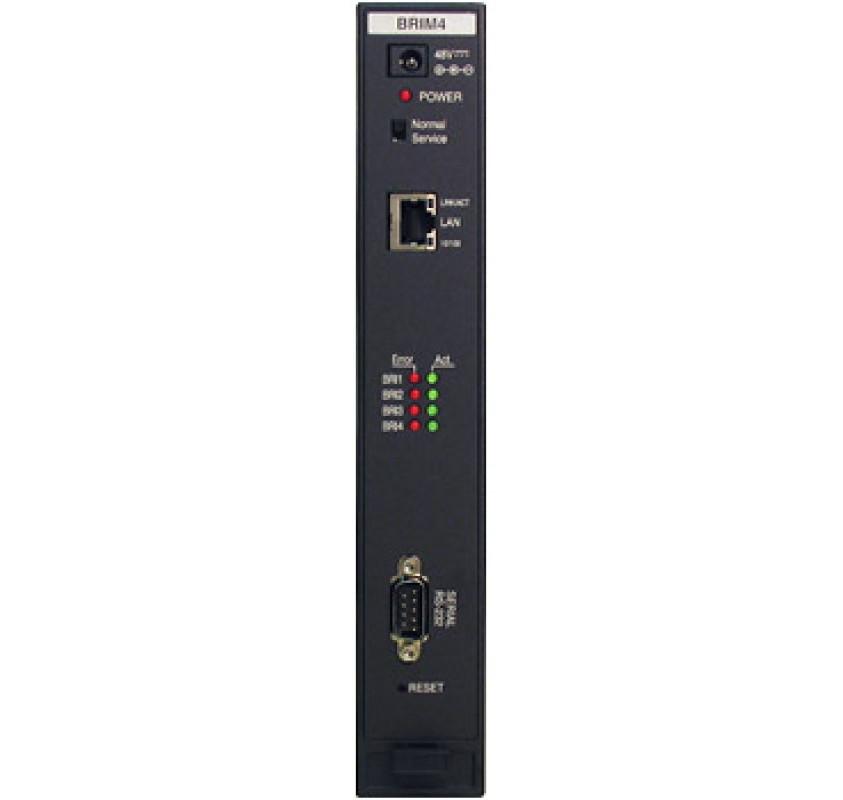

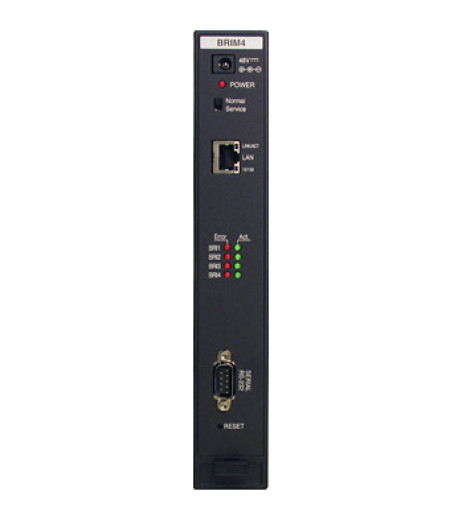

на передней панели модуля BRIM4 имеются:
разъем для подключения адаптера электропитания.Адаптер электропитания (тип G),
Модуль BRIM4 содержит четыре порта базового доступа ISDN BRI (2B+D). Такой модуль поддерживает Т-интерфейс в соответствии со стандартом ETSI 300.012 на основании рекомендаций I.430 сектора электросвязи МСЭ. Он может быть установлен в режим TE (Терминальное оборудование). Модуль BRIM4 содержит цифровые сигнальные процессоры (DSP) для транскодирования между различными аудиокодеками.
Модуль BRIM4 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.
на передней панели модуля BRIM4 имеются:
разъем для подключения адаптера электропитания.Адаптер электропитания (тип G),
- светодиодный индикатор состояния электропитания,
- переключатель Normal/Service - при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
- один разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
- восемь светодиодных индикаторов состояния линий - по два на каждую линию BRI.
- разъем RS-232 типа DB-9,
- кнопка Reset (Перезапуск).
- четыре разъема типа RJ-45 (розетка),
- точка заземления,
- 50-контактный разъем для соединения с кросс-плато
