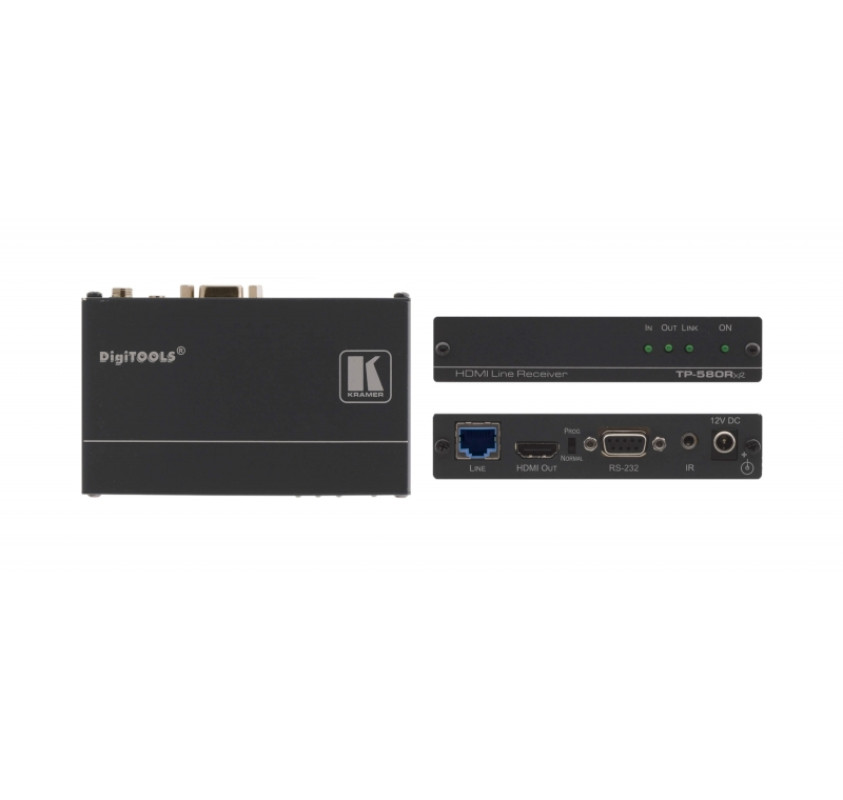

TP-580RXR, TP-580TXR — высококачественные передатчик и приемник сигнала HDMI, двунаправленного интерфейса RS-232 и инфракрасного интерфейса по кабелю на витой паре по технологии HDBaseT. TP-580TXR преобразует перечисленные сигналы в сигнал, пригодный для передачи по витой паре, который затем поступает на вход приемника TP-580RXR. Им выполняется обратное преобразование в исходные форматы. Приборы совместимы с другими приборами, использующими технологию HDBaseT, например, WP-580TXR. ВНИМАНИЕ! Данные приборы работают только с кабелями экранированной витой пары (FTP или STP), разделанными на экранированные разъёмы RJ-45. Использование неэкранированных кабелей UTP не допускается. ВНИМАНИЕ! Кабели экранированной витой пары разделываются на обоих концах кабеля по одной схеме (например, EIA / TIA 568В) - т.н. "прямая" разводка. Неправильная разделка кабеля может привести к необратимому повреждению приборов.
- светодиодные индикаторы выбора входа, состояния выхода, установленной связи, подачи питания
- компактный корпус Kramer DigiTOOLSВ® (приборы серии TP). Три прибора устанавливаются рядом в 19-дюймовую стойку (1U) с помощью адаптера RK-3T (опция).
- максимальная длина линии связи зависит от разрешения сигнала, используемой графической платы и дисплея. Для достижения наилучших результатов рекомендуется использовать кабели Kramer BC-DGKat524, BC-DGKat623 и BC-DGKat7a23. При использовании кабелей 5, 6 и 7 категорий других изготовителей указанные максимальные значения могут снижаться
- дальность передачи до 130 м в обычном режиме, до 180 м в сверхдальнем режиме (с кабелем BC-DGKat623). Реальные значения могут снижаться при увеличении разрешения. Рекомендуется использовать только экранированный кабель (STP), где экран с обеих сторон припаян к заземлению
- технология HDBaseT
- пропуск сигнала 3D без изменений
- пропуск сигналов EDID/HDCP от источника к дисплею без изменений
- поддержка разрешений 2K и 4K в обычном режиме
- инфракрасный интерфейс, а также двунаправленная передача команд и данных через интерфейс RS-232, дающая возможность дистанционного управления удаленным устройством и получения данных о его состоянии
- совместимость с HDTV
- соответствие требованиям HDCP
- максимальная скорость передачи данных до 10,2 Гбит/с (3,4 Гбит/с на канал) в обычном режиме; 4,95 Гбит/с (1,65 Гбит/с на канал) в сверхдальнем режиме
| Вход | Витая пара HDBaseT (1 вх.): разъем RJ-45 |
| Выходы | HDMI (1 вых.): разъем HDMI; ИК-сигнал (1 порт): 3,5-мм аудиорозетка; RS-232 (1 порт): 9-конт. разъем D-sub |
| Полоса пропускания | Максимальная скорость передачи данных 10,2 Гбит/с (3,4 Гбит/c на графический канал) в обычном режиме; 4,95 Гбит/с (1,65 Гбит/c на графический канал) в сверхдальнем режиме |
| Скорость передачи данных RS-232 | до 115200 бит/с |
| Соответствие стандарту HDMI | Поддержка HDMI и HDCP |
| Питание | 12 В, 295 мА |
| Рабочая температура | 0В°...40В°C |
| Температура хранения | -40В°...+70В°C |
| Относительная влажность воздуха | От 10% до 90% без конденсации |
| Габаритные размеры (Ш, Г, В) | 18,8 x 11,4 x 2,4 см |
| Масса | 0,6 кг |
| Принадлежности | источник питания |
