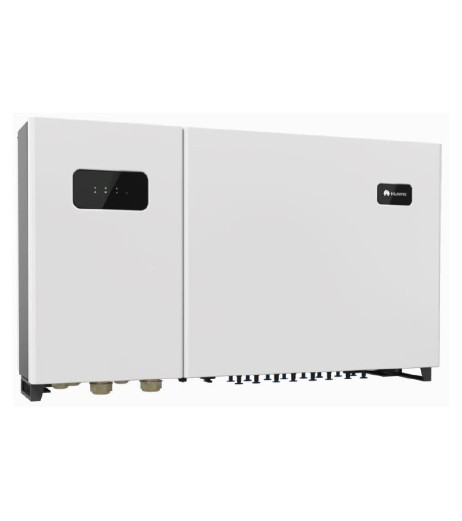

Инвертор SUN2000 - 33KTL-A превращает постоянный ток, получаемый от солнечных фотоэлементов, в переменный ток с чистой синусоидой на выходе.

Обеспечивает надежную работу современных бытовых приборов, чувствительных к качеству электроэнергии: котлы отопления, холодильники, кондиционеры, ноутбуки, аудио аппаратура.

Возможен длительный круглосуточный режим эксплуатации/

Солнечные инвертору Huawei серии Sun2000 разработаны для подключения к 3-фазной сети.
Интеллектуальный посстринговый мониторинг и система определения поломок уменьшает время локализации ошибки в стринге.
В инверторах применяется трёхуровневая топология транзисторов (IGBT), позволяющая получить КПД 98,7%.
Результаты тестов немецкой лаборатории "Photon" дают результат A+/A+.
Каждый инвертор имеет до трёх MPPT каналов, отслеживающих точку максимальной выработки электроэнергии.

Инверторы оборудованы механизмом охлаждения с естественной циркуляцией без использования вентиляторов, с целью долгосрочной и надежной эксплуатации на открытом воздухе.

Основные функции инвертора для солнечных панелей Huawei 30кВт SUN2000 - 33KTL-A

1. Высокая Эффективность Инвертора (98,6%)
2. Не требует внешнего охлаждения.
3. 2 MPPT , что позволяет быть более гибким в строительстве электростанции
4. Возможность подключения системы Мониторинга.
5. Наличие RS485 и USB порты для подключения и настройки.
6. Интеллектуально понятный интерфейс и LCD экран позволит Вам видеть Графики выработки Вашей электростанции.
7. Имеет Компактный Дизайн
8. Низкие шумы работы (≤ 29dB)
9. Степень защиты инвертора IP65

Принцип работы сетевого инвертора Huawei SUN2000 - 33KTL-A

К инвертору идут вводы от восьми цепочек фотоэлектрических модулей. Эти вводы затем группируются в четыре трассы MPPT внутри инвертора SUN2000, с помощью которых отслеживается точка максимальной мощности цепочек фотоэлектрических модулей.

Энергия постоянного тока затем преобразуется в энергию трехфазного переменного тока в преобразователе.
На стороне постоянного и переменного тока стоят ограничители перенапряжения.

Каждый компонент инвертора SUN2000 - 33KTL-A выполняет следующие функции:

• Контрольная схема входного тока определяет рабочий статус каждой цепочки солнечных батарей и генерирует сигналы о необходимости проведения ремонтных работ, если какая-либо цепочка фотоэлектрических модулей работает некорректно.
• Переключатель DC можно использовать для отключения внутренних цепей от ввода DC инвертора SUN2000 для обеспечения выполнения ручных работ в ходе техобслуживания.
• Ограничитель перенапряжения постоянного тока (ОПН DC) класса II предоставляет цепь разрядки при высоком напряжении DC для защиты внутренних цепей инвертора SUN2000 от влияния скачков напряжения.
• Фильтры входных и выходных электромагнитных помех убирают электромагнитные помехи и обеспечивают соответствие инвертора SUN2000 - 33KTL-A требованиям электромагнитной совместимости.
• На схемах MPPT измеряются значения напряжения и тока цепочек фотоэлектрических модулей в режиме реального времени и отслеживается точка максимальной мощности для обеспечения максимальной выходной мощности системы.
• Преобразователь DC-AC преобразует энергию постоянного тока в энергию переменного тока, которая затем подается на электростанцию с эквивалентными значениями выходной частоты и напряжения.
• Фильтр LCL убирает высокочастотную составляющую выходного тока инвертора Huawei SUN2000 - 33KTL-A, что гарантирует соответствие значений выходного тока требованиям электросети.
• Разъединительное реле на выходе изолирует вывод AC инвертора от электросети, если произошел сбой на реле или инверторе.
• Ограничитель перенапряжения переменного тока (ОПН AC) класса II предоставляет цепь разрядки при высоком напряжении AC для защиты внутренних цепей инвертора SUN2000 - 33KTL-A от влияния скачков напряжения.

Мощность активная 30.0kW;
Полная мощность 33,0 kVa
Тип: сетевой инвертор со встроенными контроллерами MPPT и функцией сброса в сеть
Вход: 8х DC PV-input
Тип PV контроллера: MPPT
Количество трекеров: 4
Напряжение работы : 200-1000V
Напряжение работы макс мощности: 480-800V
Напряжение открытой цепи, макс: 1100V
Стартовое напряжение: 200V
Макс. ток короткого замыкания на МРРТ: 32.0А
Максимальная входная мощность PV-массива: 33800 Вт
Выход:, 220 В / 380 В, 230 В / 400 В, 3W+N+PE
Эффективность преобразования: 98,6%
Интерфейс: RS 485, MODBUS /USB
Охлаждение - пассивное.
Физические: габариты (в х ш х г):
Инвертор - 930x550x260 мм,
Вес 85 кг
Защита IP65,
Цвет: Белый
Материал корпуса - алюминий

Защита - ВСЕ в комплекте
DC выключатель - ЕСТЬ
Защита от секционирования (Anti-Islanding) - ЕСТЬ
DC защита от неправильной полярности - ЕСТЬ
Постринговый мониторинг - ЕСТЬ
ОПН по стороне DC - ЕСТЬ, Type II
ОПН по стороне AC- ЕСТЬ, Type II
Мониторинг изоляции - ЕСТЬ
Устройство защитного отключения - ЕСТЬ
