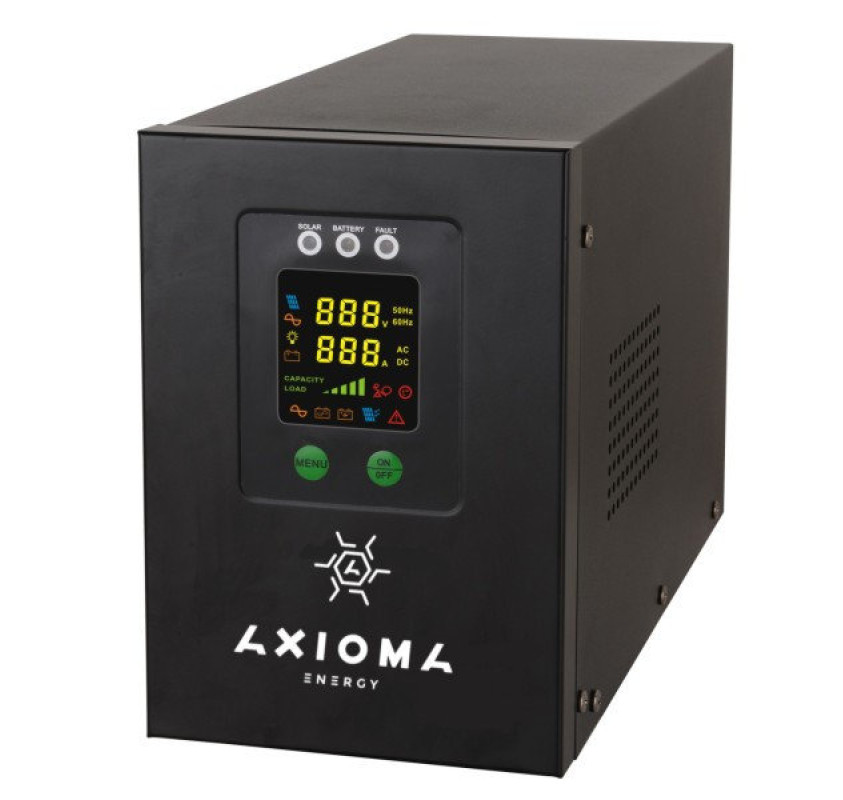

Джерела безперебійного живлення Axioma Energy серії IS - це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення квартир, приватних будинків, котеджів та об'єктів міні-бізнесу, доповнені функцією автономного живлення.

Цей продукт поєднує в собі:

-інвертор - перетворювач постійного струму DC змінний AC з чистою синусоїдою

-зарядний пристрій, здатний швидко зарядити акумуляторні батареї від мережі

-стабілізатор напруги (може працювати як звичайний стабілізатор без підключення акумуляторів)

-МППТ контролер заряду акумулятора від фотоелектричних сонячних батарей.

Така комбінація дозволяє створити систему безперебійного електроживлення потужністю 1400Вт з великим часом автономної роботи, що значно підвищує якість електроживлення Вашого об'єкта, збільшує незалежність від перебоїв з енергопостачанням.
Основні переваги гібридного інвертора AXEN.IS-2000, потужністю 1400Вт:
Широкий діапазон допустимої вхідної напруги 140-275В

Стабілізація вихідної напруги у дипазоні 190В – 245В.
Напруга в режимі інвертування 220±3% 50Гц±0.3Гц
У складі пристрою використаний економічний МPPT контролер заряду від сонячних батарей на базі мікропроцесора орієнтованого на реалізацію MPPT.
Функція визначення точки максимальної потужності (MPPT) здатна збільшити струм заряду до 30% і більше, порівняно з традиційними контролерами.
Наявність ECO-режиму, що дозволяє максимально знизити споживання електроенергії. Це досягається наявністю можливості встановити пріоритетність електроенергії (генератора) або альтернативного джерела електроенергії (акумулятори).
Висока перевантажувальна здатність інвертора – до 150% номінальної потужності (протягом 3 сек.).
Висока швидкість перемикання на роботу від акумуляторів – 4-6 мс;
Потужний зарядний пристрій дозволяє швидко заряджати акумуляторні батареї.
Багаторівнева система захисту від навантаження та КЗ.

Панель керування та підключень до інвертора виглядає так.

Передня панель
1. Дисплей
2. Світлодіодні індикатори
3. Вимикач інвертора (щоб увімкнути інвертор, натисніть і утримуйте кнопку протягом 3 секунд)

Задня панель
4. Вентилятор
5. Перемикачі режимів пріоритету (Мережа/Акумулятор)
6. Клеми підключення сонячних батарей
7. Вимикач контролера сонячної підзарядки
8. Запобіжник
9. Розетка (вихід живлення на навантаження). У моделях AXEN.IS-1500 та AXEN.IS-2000 – 2 розетки, у моделі AXEN.IS-800 – 1 розетка.
10. Клеми підключення навантаження (є тільки в моделях AXEN.IS-1500 та AXEN.IS-2000) та клеми підключення електромережі (є тільки в моделі IS-1500 та IS-2000). У моделі AXEN.IS-800 мережа підключається через вбудований інвертор мережевий кабель з вилкою.
11. Вихід кабелю для підключення до акумулятора (кабель входить до комплекту)

Приклад схеми підключення Гібридного Джерела безперебійного живлення із чистою синусоїдою з функцією стабілізатора

Схема електричних з'єднань Гібридного Джерела безперебійного живлення із чистою синусоїдою з функцією стабілізатора

Опис схеми

ДБЖ - Інвертор
СЕ - Прилад обліку електроенергії
ТГ - Паливна електростанція (з дистанційним запуском)
АВР - Автоматичне реле вибору лінії живлення
АКБ - Акумуляторна батарея
F1 - Автоматичний вимикач 10А - 40А
F2 - Автоматичний вимикач 10А - 40А
F3 - Автоматичний вимикач 10А - 40А
F4 - Автоматичний вимикач 10А - 40А

У пропонованій схемі мережна напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключено паливну електростанцію (дизель - генератор, бензо - електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.

Для економії палива у разі відсутності напруги в інверторі передбачено управління запуском паливної електростанції в умовах недостатньої потужності фотоелектричного струму і низького заряду батарей. А також у разі переходу інвертора до режиму транзиту.

Індикатори Гібридного Джерела безперебійного живлення із чистою синусоїдою з функцією стабілізатора

Зовнішній вигляд дисплея наведено нижче.

На передній панелі також розташована додаткова світлодіодна індикація:

Стан сонячних батарей: Світить – норма. Не світить чи блимає - сонячна батарея не підключена.
Стан АКБ: Світить – норма. Не світить чи блимає - АКБ не підключена.
Стан інвертора: Не світить – норма. Світить – індикація ненормального стану чи несправності.

Технічні характеристики джерела безперебійного живлення із чистою синусоїдою з функцією стабілізатора та підзарядкою від сонячної енергії Axioma Energy AXEN.IS-2000 1400Вт, 24В наведені в таблиці.
