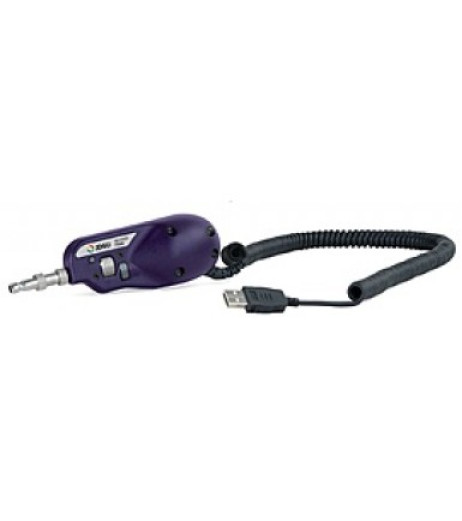

VIAVI FIT-SD113 - это один из комплектов цифрового USB микроскопа P5000i для инспектирования торца оптических коннекторов на наличие загрязненности, трещин, царапин или вкраплений грязи. 80% аварий в сети происходят из-за грязных коннекторов. Коннекторизированные соединения требуют периодического контроля и очистки. Одним из наиболее удобных и компактных микроскопов является P5000i.
P5000i подключается к
- ноутбуку
- платформам VIAVI
- смартфону или планшету на базе Android (опция)
Результаты измерений выводятся на монитор ПК, экран платформы или телефон через ПО FiberCheck PRO или FiberChekMobile (для смартфонов). P5000i создает снимок торца коннектора, анализирует его и выдает заключение «Прошел/Не прошел» согласно стандарту IEC-61300-3-35 или критериям пользователя.
Сменные наконечники позволяют инспектировать различные типы коннекторов патч-кордов и патч-панелей: FC, SC, ST, LC, MPT, E2000 c прямой (PC) или угловой (APC) полировками.

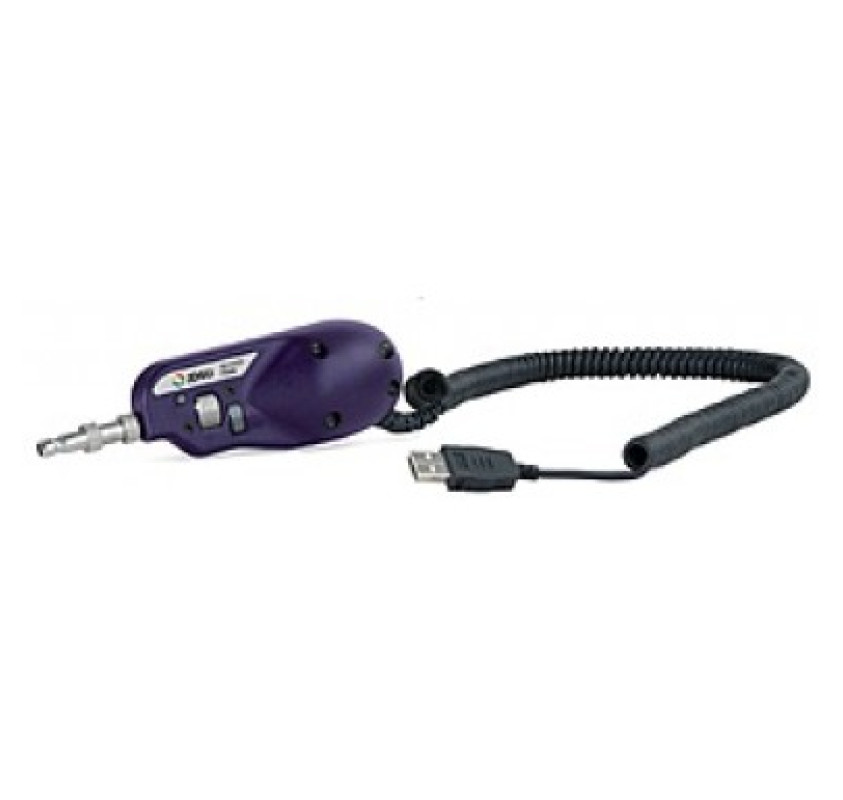

Видео-зонд P5000i
| Увеличение | 200/400 |
| Поле обзора FOV (x200) | По-горизонтали: 740 мкм По-вертикали: 550 мкм |
| Поле обзора FOC (x400) | По-горизонтали: 370 мкм По-вертикали: 275 мкм |
| Живое изображение | 640 х 480 fps |
| Порт | USB 2.0 |
| Сенсор видео-камеры | 2560х1920 1/2,5-in CMOS |
| Минимальный размер загрязнения | < 1 мкм |
| Посветка | Голубая LED, время жизни 100 000 часов |
| Питание | По USB-порту |
| Типы совместимых коннекторов | Наконечники для FC, SC, ST, LC, MTP, E2000 (аксессуар) с типом полировки UPC, APC, PC |
| Габариты | 140 х 46 х 44 мм |
| Вес | 110 г |
Измеритель мощности MP-80
| Модель Код по каталогу | MP-80 JD-MP-80A |
| Длины волн, нм | 780 - 1650нм |
| Динамический диапазон, дБм | -50 до 26 дБм |
| Мощность сигнала на входе, дБм | +23 дБм |
| Тип адаптера | Универсальный 2.5 и 1.25мм |
| Тип USB | USB 2.0 |
| Питание | Через USB порт на ПК или ноутбуке |
