Модуль SLTM8 с восемью портами предоставляет аналоговым однолинейным телефонам (SLT) доступ к внешним линиям и к другим абонентам системы, а также к большинству сервисных функций системы при помощи набора различных кодов. Модуль SLTM8 предоставляет интерфейс для восьми аналоговых однолинейных телефонов. Каждый порт выполняет соответствующие функции голосового кодека, сжатия речи и детектирования сигналов DTMF набора, а также содержит цепь для подачи в абонентскую линию постоянного напряжения питания 48 В. В модуль SLTM8 встроены генератор вызова и схема формирования и посылки сигнала “Уведомление о вызове (Message Wait). В модуле SLTM8 реализована поддержка протокола T.38 (передача факсимильных сообщений по IP).
Модуль SLTM8 поддерживает только тоновый способ набора (DTMF).
Модули SLTM8 позволяют подключать аналоговые однолинейные телефоны на расстоянии до 4 км с использованием провода 24 AWG (Ø сечения 0,51 мм).
Модуль SLTM8 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.
На передней панели модуля SLTM8 имеются:
Модуль SLTM8 поддерживает только тоновый способ набора (DTMF).
Модули SLTM8 позволяют подключать аналоговые однолинейные телефоны на расстоянии до 4 км с использованием провода 24 AWG (Ø сечения 0,51 мм).
Модуль SLTM8 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель.

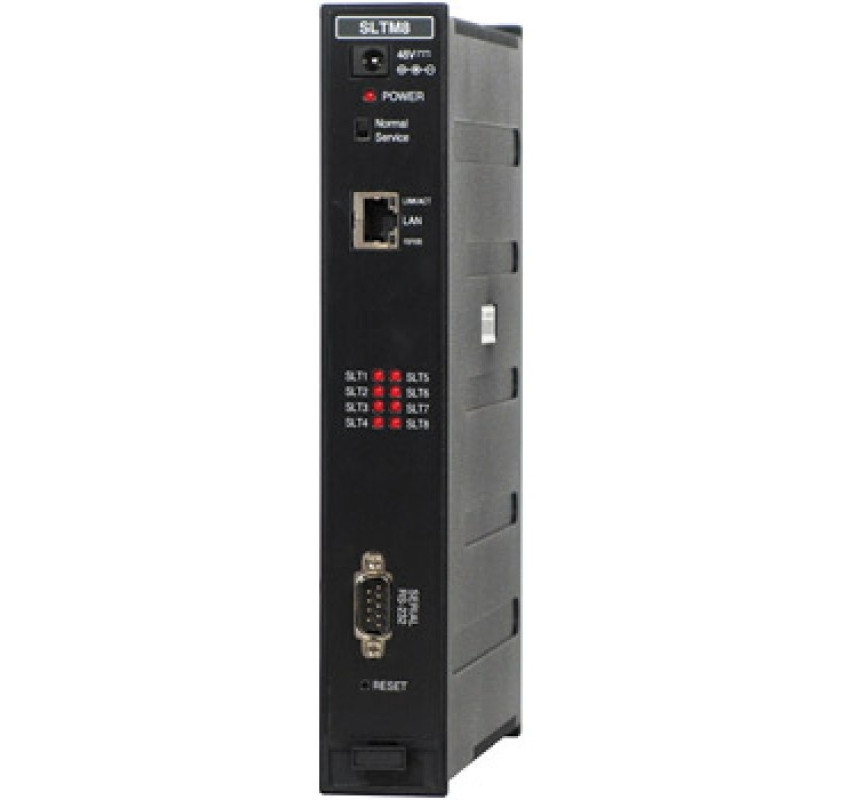

На передней панели модуля SLTM8 имеются:
- разъем для подключения адаптера электропитания. Адаптер электропитания (тип G),
- светодиодный индикатор состояния электропитания,
- переключатель Normal/Service - при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации,
- разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность),
- восемь светодиодных индикаторов для отображения состояния каждого аналогового однолинейного телефона,
- разъем RS-232 типа DB-9,
- кнопка Reset (Перезапуск).
- восемь разъемов типа RJ-45 (розетка),
- точка заземления,
- 50-контактный разъем для соединения с кросс-платой.
